Revo Measure est un logiciel professionnel de métrologie 3D qui évalue la forme, les dimensions et la qualité en comparant des nuages de points ou des maillages à des modèles CAO ou dessins. L'intégration en un clic avec Revo Scan garantit un flux de travail qualité fluide et efficace.

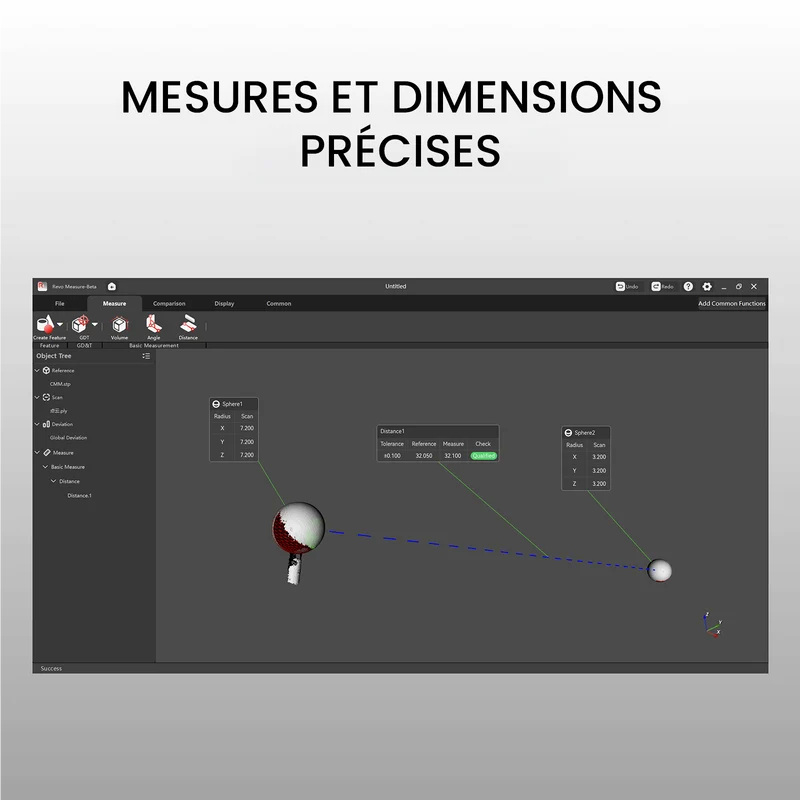

• Mesure dimensionnelle précise

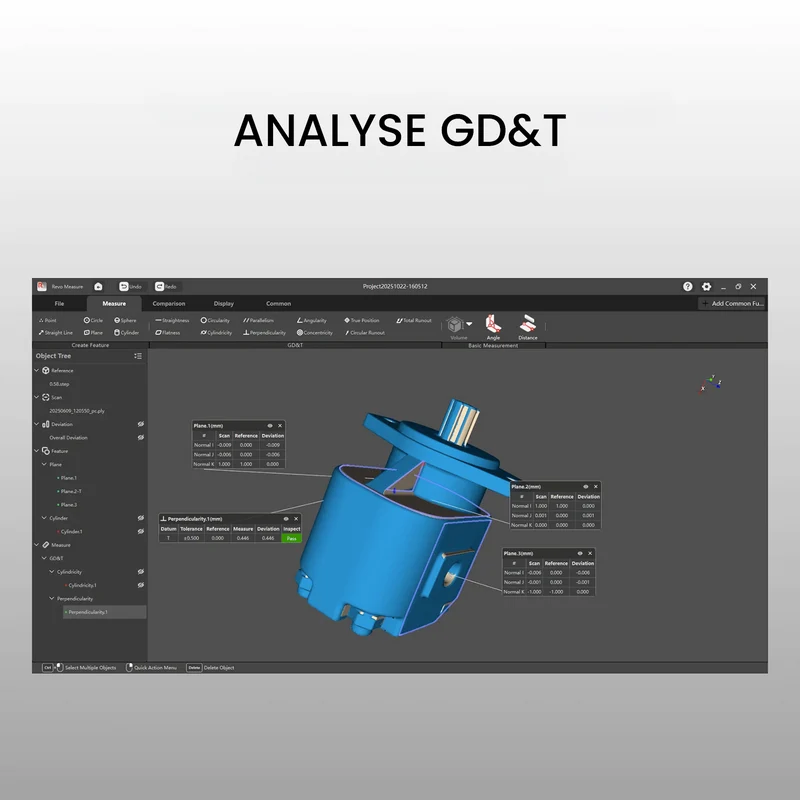

• Analyse GD&T
• Analyse intelligente des écarts
• Export de rapports PDF / JSON

Du scan à la mesure 3D

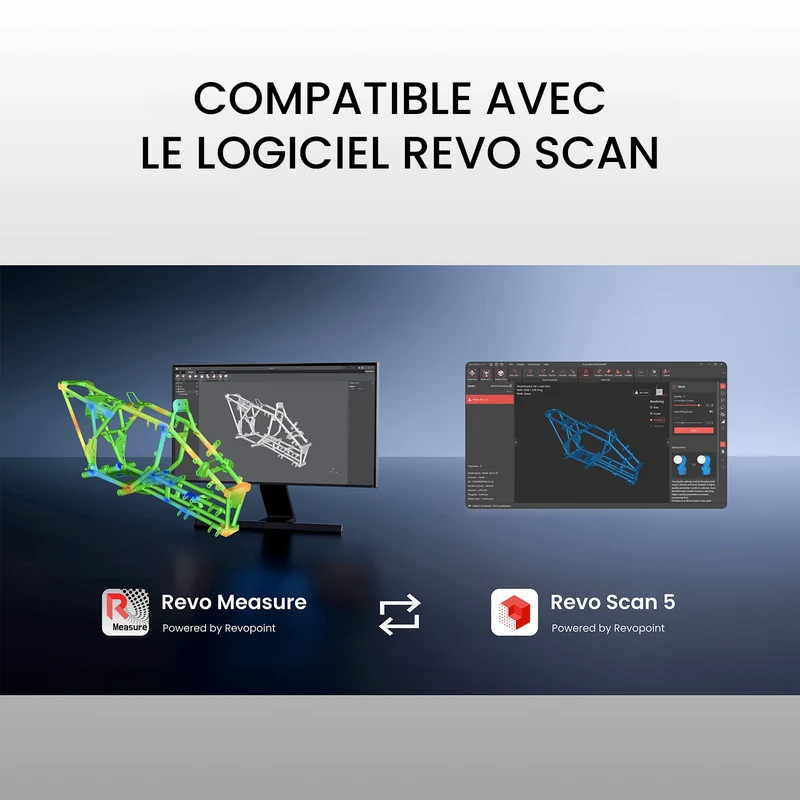

• Étape 1 : Capturer et importer dans Revo Measure
• Étape 2 : Comparer au modèle CAO et analyser les erreurs
• Étape 3 : Exporter le rapport (PDF / JSON)

Certification PTB

Les algorithmes de mesure de Revo Measure ont été soumis à une évaluation complète par la PTB (Physikalisch-Technische Bundesanstalt), l'institut fédéral allemand de métrologie. Cette certification confirme que Revo Measure répond aux normes internationalement reconnues en matière de précision et de fiabilité.

Ce que permet Revo Measure

Mesure dimensionnelle précise

Analyse GD&T

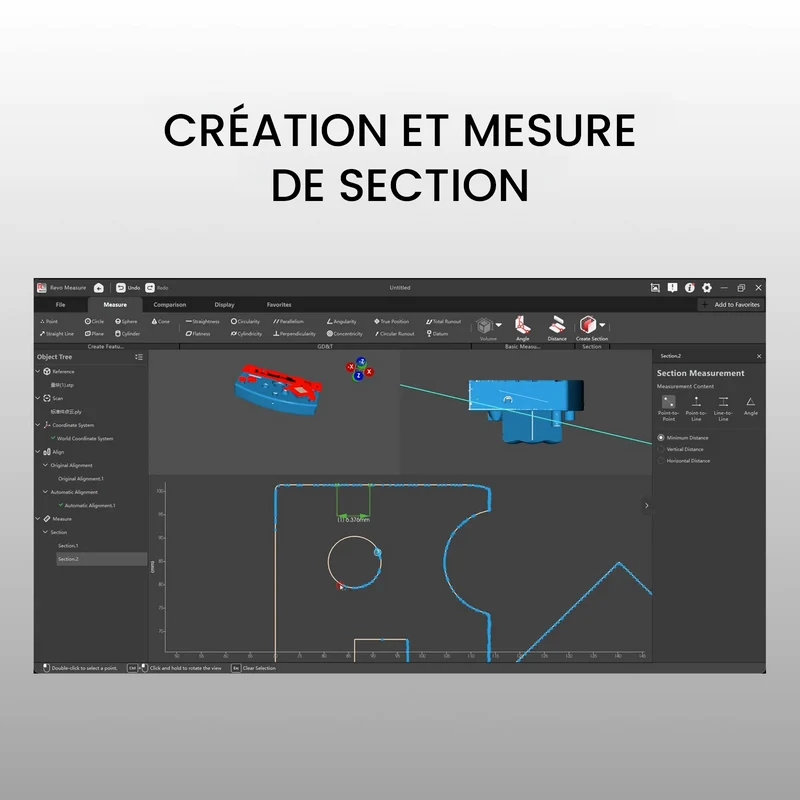

Mesure par section

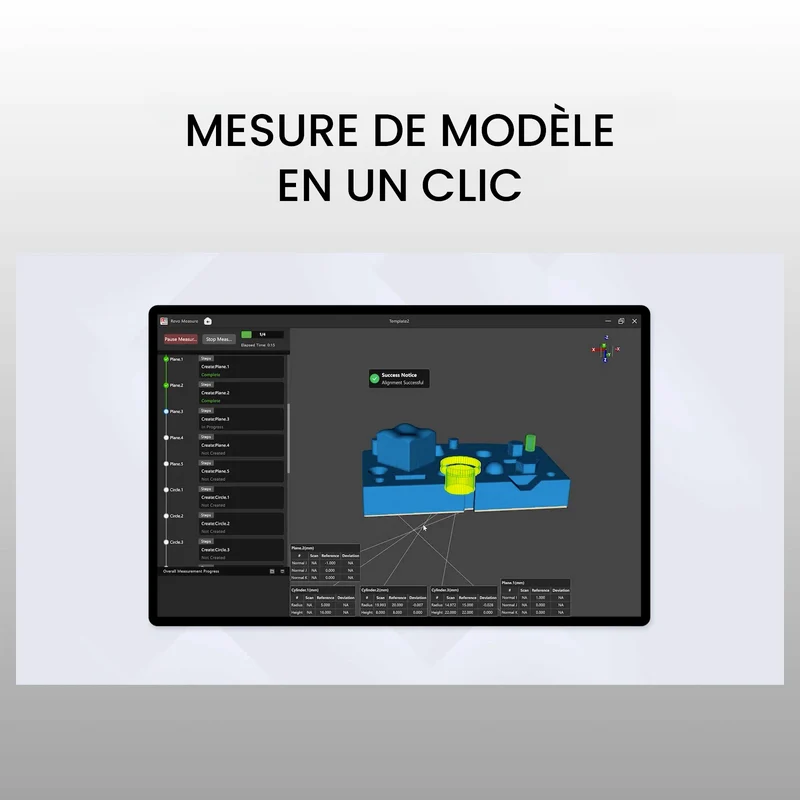

Mesure par modèle en un clic (traitement par lots)

Fonctionnalités

Formats de fichiers importables	Nuages de points : PLY, PTS, XYZ, CSV, ASC, TXT · Maillages : PLY, STL, OBJ, 3MF · CAO : IPT, IAM, CATPart, CATProduct, SLDASM, SLDPRT, ASM, PAR, PSM, X_B, X_T, IGS, IGES, STP, STEP
Formats exportables	PDF, JSON (permet le développement secondaire)

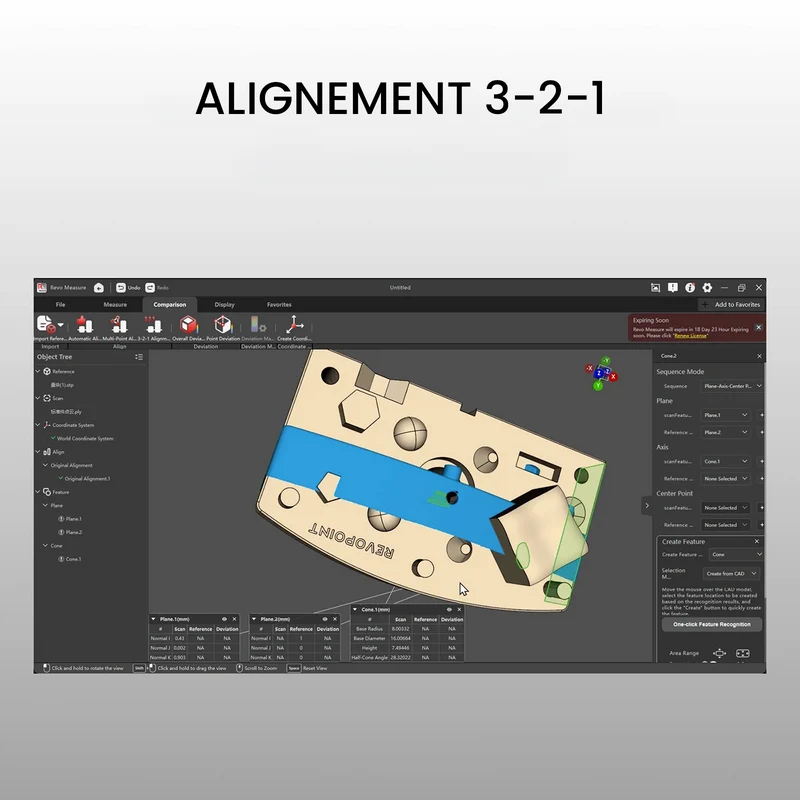

Alignement CAO / scan	Alignement automatique, alignement manuel par N points, alignement 3-2-1
Primitives prises en charge	Point, ligne, plan, cercle, cylindre, sphère, cône
GD&T	Rectitude, planéité, circularité, cylindricité, concentricité, position, parallélisme, perpendicularité, inclinaison, battement circulaire, battement total
Mesures	Distances (point-point, point-ligne, ligne-ligne, ligne-plan, plan-plan), angles (ligne-ligne, ligne-plan, plan-plan), volume total du modèle

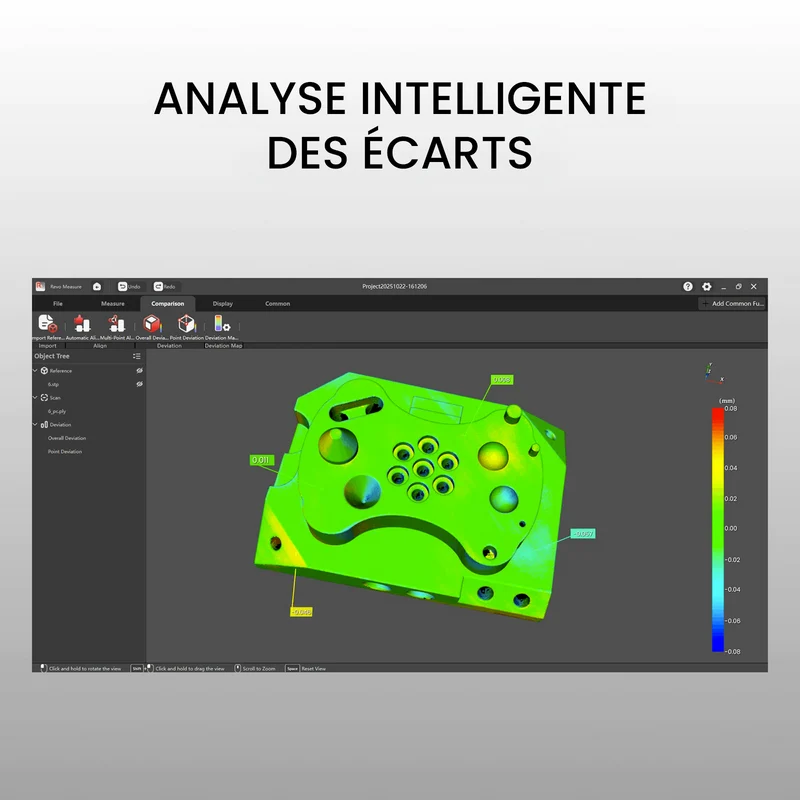

Analyse des écarts	Déviation globale, écart ponctuel, cartes de couleur
Mesure par section	Point-point, point-ligne, ligne-ligne, point-cercle, cercle-ligne, cercle-cercle, angle, rayon d'arc, rayon d'angle, diamètre, circonférence, épaisseur

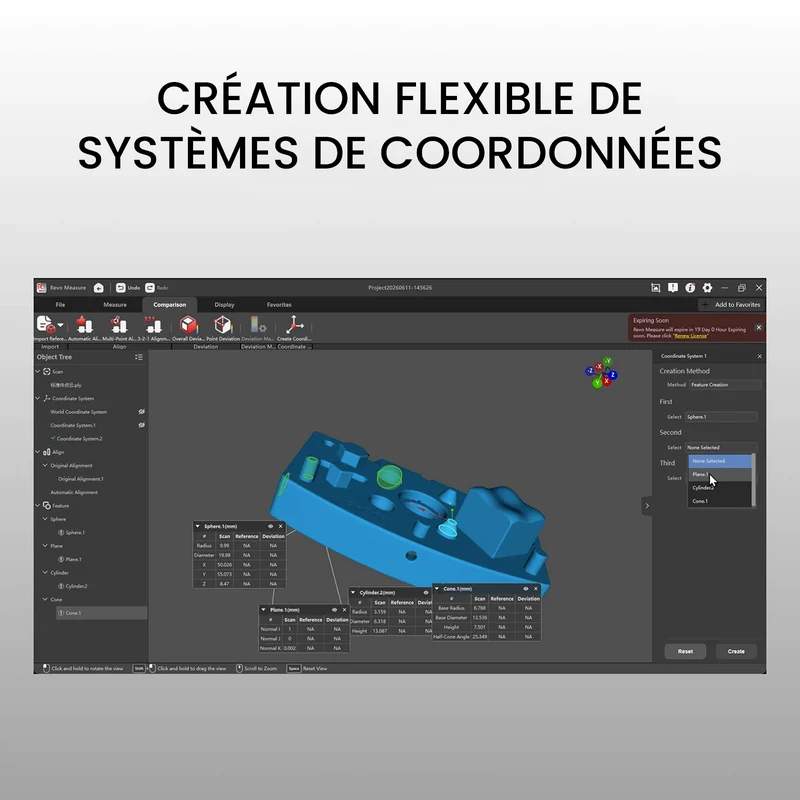

Systèmes de coordonnées	Création numérique, par primitive, par translation/rotation — 23 référentiels au total

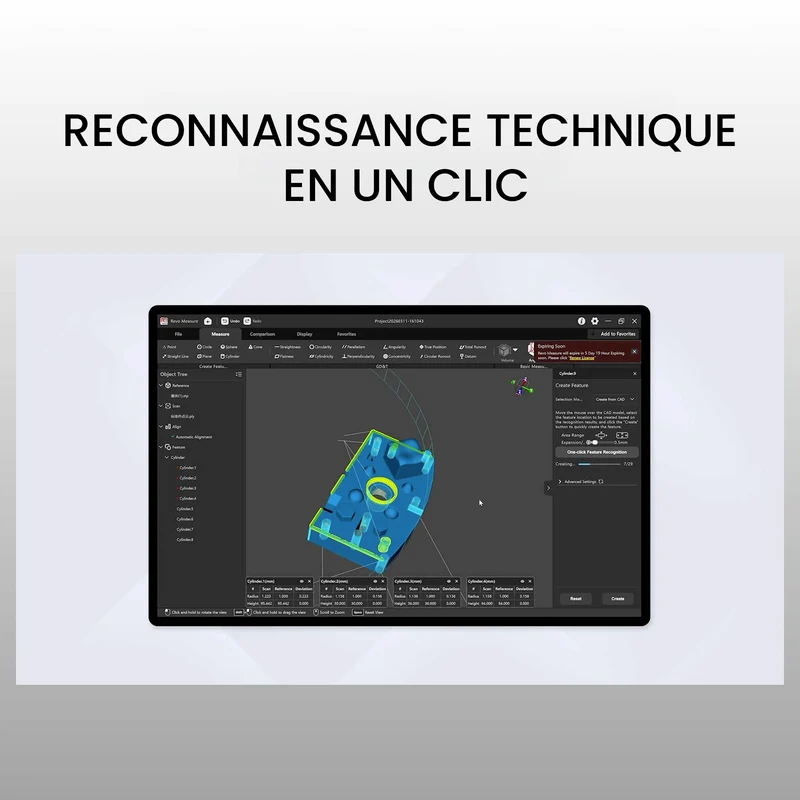

Automatisation	Mesure par modèle en un clic avec traitement par lots, reconnaissance et création de primitives en un clic, surveillance de fichiers en temps réel
Rendu & visualisation	Rendu filaire, maillé, par sommets (scan) · Rendu solide, filaire, solide filaire (CAO) · Visualisation par cartographie des textures

Pourquoi Revo Measure

Précision certifiée PTB

Algorithmes de mesure évalués par l'institut fédéral allemand de métrologie, conformes aux normes internationales de précision et de fiabilité.

Compatible avec tous les scanners 3D

Importez vos nuages de points et maillages PLY, STL, OBJ ou CAO, quelle que soit la marque du scanner utilisé.

Automatisation par lots

Mesurez des séries de pièces en un clic grâce aux modèles réutilisables et à la surveillance de fichiers en temps réel.

Rapports standardisés

Exportez vos résultats en PDF ou JSON pour un archivage simple et une intégration facile à vos propres outils.

Idéal pour

• Contrôle qualité
• Rétro-ingénierie
• Design industriel
• Automobile
• Impression 3D
• Santé
• Éducation et recherche

Configuration PC requise

Système	Windows 10 / 11 (64 bits)
Processeur	≥ 8 cœurs, ≥ 16 threads, fréquence de base ≥ 2,4 GHz — modèle recommandé : Intel i7 12e génération ou AMD Ryzen 7 5800
RAM	32 Go minimum
Carte graphique	NVIDIA GeForce RTX 3050 (8 Go) ou supérieure
Connexion Internet	Recommandée pour les mises à jour et l'activation (optionnelle)

Questions fréquentes

Quels formats Revo Measure prend-il en charge pour l'import et l'export ?

En import : nuages de points (PLY, PTS, XYZ, CSV, ASC, TXT), maillages (PLY, STL, OBJ, 3MF) et modèles CAO aux formats natifs ou standards (IGES, STEP, SolidWorks, CATIA, Inventor, Solid Edge, etc.). En export : rapports PDF et JSON.

Faut-il obligatoirement un scanner Revopoint pour utiliser Revo Measure ?

Non, Revo Measure fonctionne aussi avec des données provenant d'autres scanners 3D via l'import de nuages de points et de maillages au format PLY. Avec un scanner Revopoint, vous bénéficiez en plus d'une intégration en un clic et de la conservation des informations de texture couleur.

Comment les résultats de mesure sont-ils sauvegardés et partagés ?

Les données de mesure, les graphiques d'analyse des écarts et les cartes de couleurs sont exportés sous forme de rapports PDF et JSON standardisés, facilitant la présentation et l'archivage des résultats.

Quelle est la différence entre Revo Measure et Revo Design ?

Revo Measure est un logiciel de mesure et d'inspection 3D : il compare des nuages de points ou des maillages à des modèles CAO ou des dessins d'ingénierie pour évaluer forme, dimensions et qualité. Revo Design est un outil de rétro-ingénierie et de modélisation de surfaces, orienté conception plutôt que contrôle qualité.

Quelle est la configuration système requise pour Revo Measure ?

Windows 10/11 64 bits, processeur 8 cœurs / 16 threads minimum (type Intel i7 12e génération ou AMD Ryzen 7 5800), 32 Go de RAM et une carte graphique NVIDIA GeForce RTX 3050 (8 Go) ou supérieure.
