Revopoint - Revo Design - Logiciel CAO avancé pour la rétro-ingénierie - abonnement annuel

Revo Design convertit vos scans 3D en modèles CAO exploitables. Import de maillage, nettoyage, ajustement de surfaces et export vers les formats CAO standards : tout le flux Scan-vers-CAO dans un seul logiciel.

• Import STL / OBJ / PLY
• Export IGES / STEP
• Surfaçage automatique
• Contrôle des écarts en temps réel

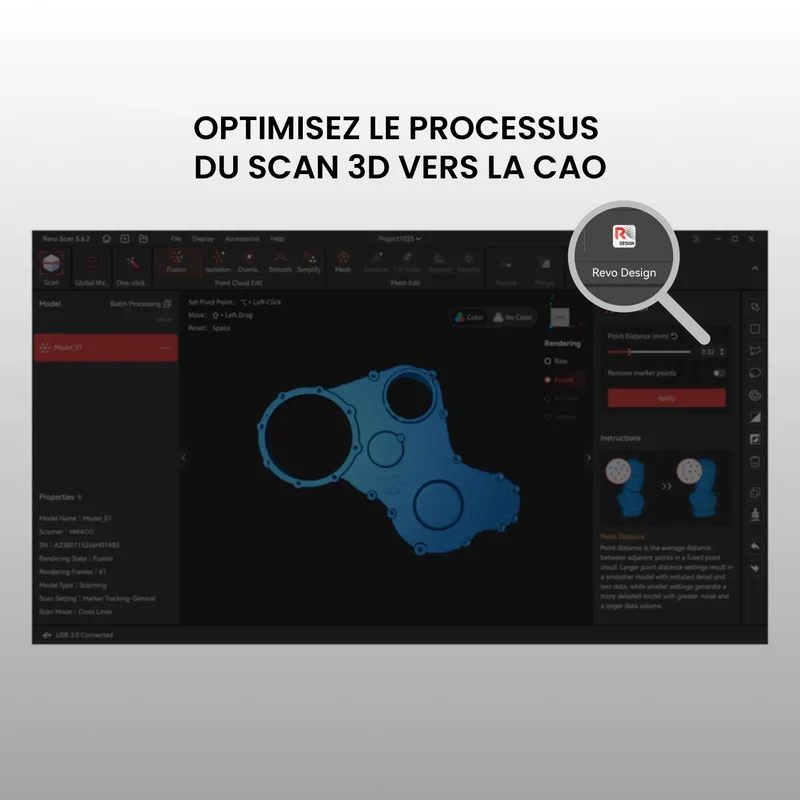

Le workflow Scan-vers-CAO en 3 étapes

• Import : STL · OBJ · PLY
• Export : IGES · STEP · PARASOLID

Ce que permet Revo Design

Fonctionnalités

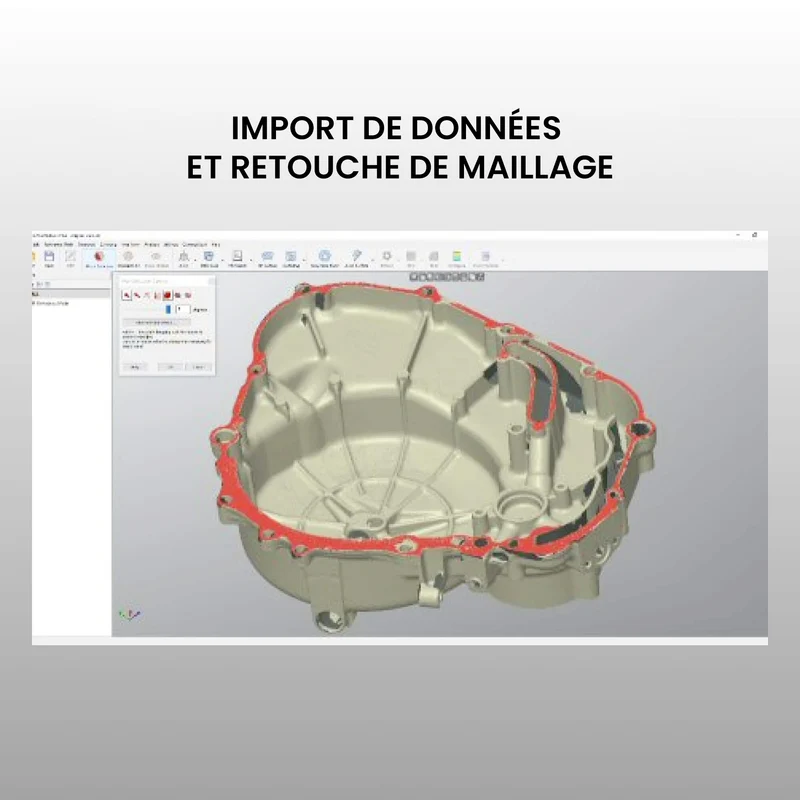

Nettoyage & préparation du maillage	Import de maillages STL / PLY / OBJ, réduction de polygones, lissage du maillage, repolygonisation, boîte de découpage, comblement des trous, suppression des points aberrants, suppression des détails
Alignement & mesure	Primitives (plan, cylindre, cône, sphère, plan de symétrie), alignement sur le système de coordonnées mondial ou interactif, alignement par N points, alignement fin global de plusieurs maillages
Surfaçage & modélisation	Ajustement de surface, coupe transversale et coupes multiples, esquisse 2D et 3D, ajustement d'entités 2D, surfaces extrudées et de révolution, découpe des surfaces, modélisation free-form manuelle, free-form automatique de base
Comparaison & export	Comparaison scan-vers-CAO (contrôle des écarts), export en IGES / STEP, export des données de scan en maillage STL

Pourquoi Revo Design

Contrôle interactif des écarts

Identifiez les problèmes de correspondance scan/CAO en temps réel pour gagner en précision.

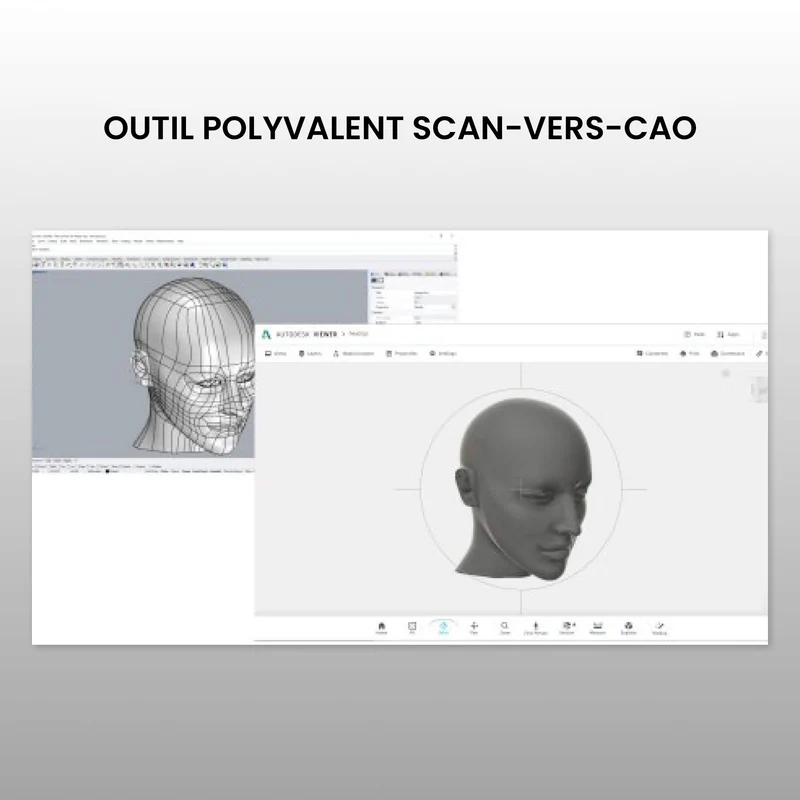

Outil polyvalent Scan-vers-CAO

Adapté à une large gamme d'applications de rétro-ingénierie.

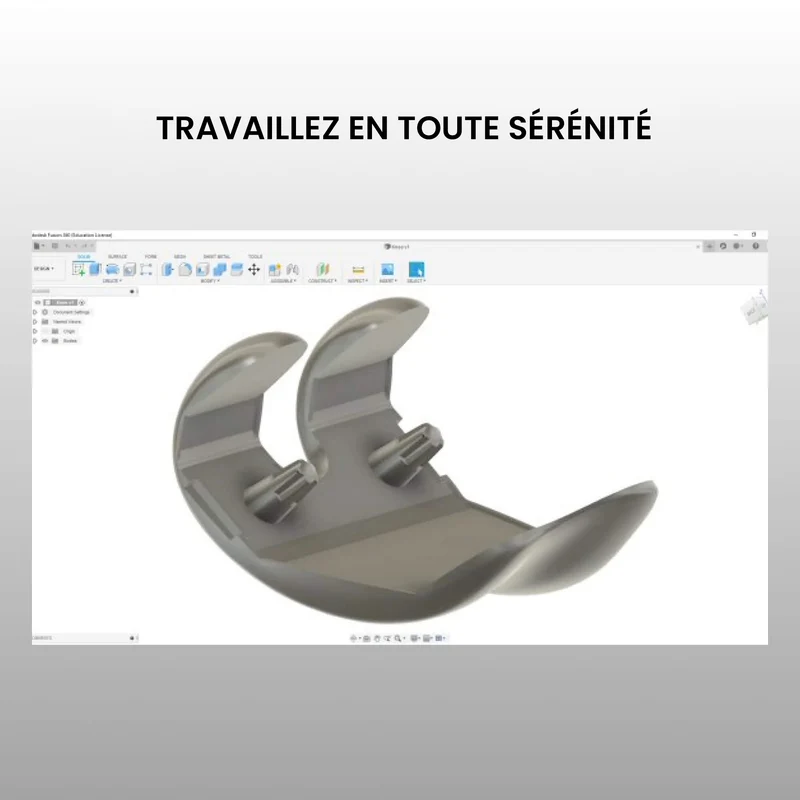

Travail sans frustration

Gérez efficacement de grands ensembles de données de scan.

Surfaçage automatique

Transformez des surfaces organiques en géométrie CAO en quelques clics.

Idéal pour

• Rétro-ingénierie basique
• Reconstruction de surfaces simples
• Besoins de modélisation modérés
• Pièces de remplacement et prototypage
• Arts, design & préservation
• Préparation à l'impression 3D

Configuration PC requise

Système	Windows 10 (64 bits) ou supérieur
Processeur	Intel i5 ou supérieur (ou équivalent)
RAM	16 Go minimum
Disque dur	256 Go
Carte graphique	Carte dédiée — NVIDIA ou AMD

Questions fréquentes

Quels formats de fichiers Revo Design prend-il en charge ?

En import : STL, OBJ et PLY. En export : IGES, STEP et maillage STL, pour une utilisation dans d'autres logiciels CAO/FAO.

Ai-je besoin de compétences avancées en CAO ?

Non. Revo Design propose des outils simples et intuitifs pour l'édition de maillage et le surfaçage, pensés pour la rétro-ingénierie basique.

Revo Design fonctionne-t-il avec n'importe quel scanner 3D ?

Oui, tant que vos données sont exportées en STL, OBJ ou PLY, quelle que soit la marque du scanner utilisé.

Puis-je réutiliser mes modèles dans un autre logiciel CAO ?

Oui, via l'export IGES ou STEP, compatibles avec la grande majorité des logiciels CAO/FAO du marché.
